超低能耗綠色建筑設計與案例分析—— 中新天津生態城公屋展示中心！ 綠色建筑
1 引 言
全球范圍內建筑運行能耗占全社會終端能耗的平均比例約30%。相關統計表明，廣義的建筑能耗總量占社會總能耗的50%左右，同時排放的二氧化碳約占全社會總排放量的50%。建筑能耗的不斷增長引起了各國的高度重視，為此許多國家不僅制定了節能法，還專門制定了一系列建筑節能法規、標準，且不斷修訂。
早在1979年，在加拿大和北歐國家，特別是瑞典，就提出了“低能耗建筑”（Low Energy Building, 簡稱LEB）的概念。在國際上對低能耗房屋比較公認的理解是：低能耗房屋就是在現有的耗能標準的基礎上，將單位面積的年采暖能耗量減少一半。例如在瑞典，低能耗房屋就是每平方米年采暖耗能量不高于70kWh。
目前國際有關文獻中，又常常使用更為準確的定義，即：低能耗房屋就是單位使用面積單位采暖度日數的年采暖耗能量為0.02 kWh/(m2?Kd)。盡管各地的氣候條件和采暖標準（室內設計溫度）有所不同，如圖1所示，但這樣的定義則能夠比較統一地表達房屋的保溫性能。低能耗建筑通常特點包括：良好的保溫、節能窗、熱回收、可再生能源利用。歐洲建筑性能指南（Energy Performance of Buildings Directive，簡稱EPBD）在2008 年對17 個歐洲國家進行的調查顯示，各國的LEB 概念包括“低能耗建筑”、“高性能房屋”、“被動式房屋”、“節能住宅”、“三升油住宅”等。

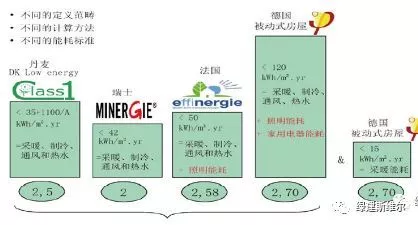

圖1 歐洲低能耗建筑的定義與數值
歐洲幾個主要國家有關本國低能耗建筑的發展目標及政策，如表1所示。
表1 歐洲主要國家低能耗建筑的發展目標及相關政策
國家
發展目標及政策
自2015年起，只有被動式建筑可享受補貼
到2020年，所有新建建筑比2006年標準節能75%。具體步驟為：到2010年，節能25%；到2015年，節能50%
到2010年，節能30%~40%；到2015年，被動房標準
到2020年建筑運行不可再采用化石燃料
2020年新建建筑零能耗
2010年節能60%，2013年零能耗建筑
2010年節能25%，2015年節能50%，2020年零能耗
2013年基本達到被動房水平，2016年零能耗
瑞典
以1995年建筑總能耗為標準，2020年節能20%，2050年節能50%
自上世紀80年代至今我國的建筑節能取得了巨大成就，居住建筑（北方采暖地區）節能設計標準要求（三步節能）已接近發達國家；公共建筑單位面積建筑能耗（二步節能）低于發達國家，特別是北美。然而我國建筑總量巨大，未來20年內每年都將會增加20億平方米建筑；按目前的單位面積建筑能耗水平，分配給建筑領域的一次能源不足以支撐預期的建筑總量；由此，需進一步降低單位建筑面積能耗，實現建筑能耗總量的增加速度明顯低于建筑總量的增加速，為此需要超低能耗建筑。我國低能耗建筑也宜開展十余年，2008～2009年住建部共評選了46項低能耗示范項目，居住建筑27項，公共建筑19項，面積分別約為542萬m2、101萬m2。其中北方嚴寒和寒冷地區26個項目，約占項目總數的56%。
目前，國內外建造超低能耗建筑逐漸成為趨勢 ，認識逐漸清晰：
（1）在有采暖需求的區域建設更容易實現超低能耗目標；
（2）公共建筑實現超低能耗目標非常不容易，如果再加上造價合理就更不容易；
（3）實現建筑的超低能耗目標需要：
1）優化的設計，基于能耗目標，同時考慮技術成本；
2）高效率的用能設備，勿以善小而不為；
3）良好的施工與測試和調試，實踐中調試做的非常不理想；
4）到位的運行管理，責任心+專業+監測和自動控制。
（4）實現超低能耗建筑的基本技術路線：被動優先+主動優化+應用可再生能源。
建筑物在其建造、使用、拆除等全壽命期內需要消耗大量資源和能源，同時往往還會造成對環境的負面影響。為此，在實現建筑超低能耗的同時，應追求綠色建筑，最大限度地節約資源（節能、節地、節水、節材）、保護環境、減少污染，為人們提供健康、適用和高效的使用空間，與自然和諧共生。
2 超低能耗綠色建筑設計方法
建筑師在建筑設計過程中主動地合理利用各種保溫隔熱措施以及自然通風、遮陽等設計手段以適應地區氣候特點，節約能源、利用太陽能等可再生能源，是建筑節能的主要途徑。建筑能耗的控制體現在兩方面，一是降低能量需求，一是努力改變能源結構，提高可再生能源的貢獻率。
2.1 合規設計
目前的建筑設計，以合規設計為主，主要表現為滿足各種國家、行業標準及規范，但實際建成建筑的能耗往往偏離設計值。為此，需要轉變設計理念、調整設計邏輯、豐富設計工具，具體表現在：
（1）合規設計（或稱為處方式設計） → 有能耗限值的設計 —— 基于能耗限值的性能化設計 → 設計階段對建筑的能耗進行量化控制；合規設計，易于操作、易于評價，表現為相互關聯的整體分解為眾多“條目”（規范條文），但存在按節能設計標準，卻沒有充分節能；較多的設計以對標為根本，雖然以節能技術為出發點和落腳點但不關注建筑的能耗表現；節能技術孤立堆砌，而非適用節能技術的整合。
（2）按專業劃分的孤立設計 → 圍繞 建筑功能與能耗目標的整合設計；
（3）單項直達的設計邏輯 → 循環迭代的設計邏輯
（4）模擬分析工具 —— 性能化設計的必要工具，貫穿設計的全過程，特別是方案與初步設計階段，不再是“花瓶”
2.2 性能化設計
性能化設計是基于能耗目標與模擬分析的超低能耗建筑設計方法，主要包括以下內容：首先確定實現超低能耗的能耗目標與技術路線，通過建筑能耗動態模擬分析，優化建筑設計、合理組合被動節能技術、確定建筑供暖、空調、照明的負荷與計算周期內的能量需求；根據使用要求確定生活用熱能量需求；根據各用能系統的能耗權重與節能技術成本，篩選主動節能技術；根據能源條件、技術支撐及其非技術因素的可實施性，確定利用能源的類型與利用方式；將以上分析結果整合成完整的建筑過程設計。
性能化設計，實現以能耗限值為目標的節能技術優化整合，避免了技術采用的盲目性，提高了節能投資收益，實現能耗限值下的節能投資成本最低或固定節能投資成本下的節能最大化；但存在設計難度大，周期長；設計成果評價難度高，即性能化設計的體現為：不規定具體的節能措施組合，只強調建筑的最終能耗表現，具體表現為：
（1）控制單項建筑圍護結構的最低傳熱系數 → 建筑物整體能耗的控制；
（2）千篇一律的節能技術組合 → 形成適合項目當地氣候特點建筑節能技術體系；
（3）不論節能投資收益的技術展示 → 基于全生命期成本的適宜技術優化集成。
建筑首先應基于當地的氣候條件、環境資源與能源狀況，即通過現場的勘察，氣象資料的分析可以獲得場地的詳細信息；其次，應對建筑的功能需求進行詳細的界定，確定建筑系統的能量需求，同時分析通過被動式技術可以解決的部分；第三，根據上述，結合當地的氣候條件、經濟水平等，選擇適宜高效的主動式能源系統，既充分考慮了被動式的節能效果，又提升了系統整體的能效水平；第四，通過用戶測節能，即運行管理技術，確保各個技術措施都落在實處，確實降低了建筑的能耗，性能化建筑設計的流程，如圖2所示。

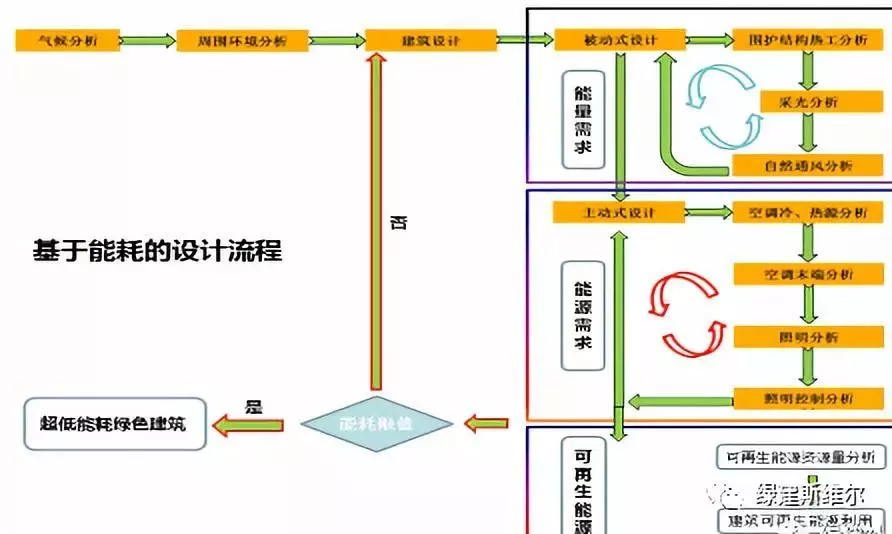

圖2 超低能耗建筑設計流程
3 超低能耗綠色建筑技術
3.1 概述
世界和我國都在通過低能耗、超低能耗、零能耗示范建筑，探索實現建筑超低能耗、接近零能耗、乃至零能耗的技術途徑。已有的實踐表明，通過被動式節能設計降低建筑能耗需求，提高建筑設備的運行效率降低能耗水平，最大限度利用可再生能源滿足與平衡建筑能耗需求，建設超低能耗甚至零能耗建筑僅從技術角度是可能。但技術的可能不等于技術經濟及綜合其他因素的可行，例如國內目前示范項目暴露的突出問題之一就是雖然技術可行，但由于堆砌了過多的單項節能技術而造價過于高昂。過于高昂的造價，勢必影響此類建筑的推廣。
超低能耗綠色建筑技術體系，第一層面的節能是被動式節能技術，其核心理念強調直接利用陽光、風力、氣溫、濕度、地形、植物等場地自然條件，通過優化規劃和建筑設計，實現建筑在非機械、不耗能或少耗能的運行模式下，全部或部分滿足建筑采暖、降溫及采光等要求，達到降低建筑使用能量需求進而降低能耗，提高室內環境性能的目的。被動式技術通常包括自然通風，天然采光，圍護結構的保溫、隔熱、遮陽、集熱、蓄熱等方式。
第二層面是主動式技術，是指通過采用消耗能源的機械系統，提高室內舒適度，通常包括以消耗能源為基礎的機械方式滿足建筑 采暖、空調、通風、生活熱水等要求，其核心是提高用能系統效率、減少能源消耗；
第三是可再生能源利用技術，如太陽能熱水、太陽能供暖、太陽能光伏、風力發電、地源熱泵等，雖然其也是主動式技術，但是針對其消耗的是可再生能源，為此對其進行單獨分析，其核心是環保、可持續；這些技術的實施，最終目的是確保建筑的超低化石能源能耗。

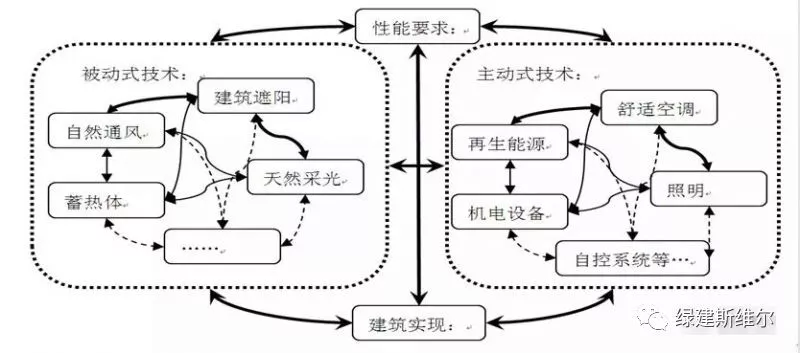

超低能耗綠色建筑技術體系的邏輯關系，如圖3所示。
圖3 超低能耗建筑技術體系
3.2 被動式技術
“被動式”節能技術主要可以分為兩部分，一部分是根據當地氣候條件和場地情況進行建筑設計的合理布局，進而降低建筑本體的能量需求；另一部分是采用符合建筑所在的地區地理氣候、人為的構造手段，結合建筑師們的巧妙構思，降低建筑自身用能。其主要目標是以非機械或電氣設備干預手段實現建筑能耗降低的節能技術，通過在建筑規劃及單體設計中對建筑朝向的合理布置、遮陽的設置、建筑圍護結構的保溫隔熱技術、有利于自然通風的建筑開口設計等實現建筑需要的采暖、空調、通風等能耗的降低。

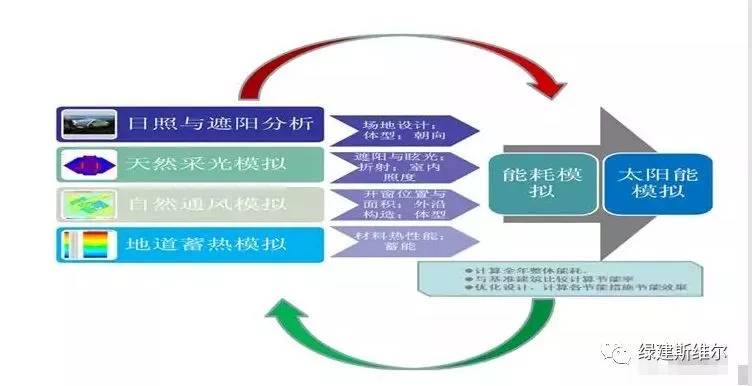

建筑造型及圍護結構形式對建筑物性能有著決定性影響。直接的影響包括建筑物與外環境的換熱量、自然通風狀況和自然采光水平等。而這三方面涉及的內容將構成70%以上的建筑采暖通風空調能耗。不同的建筑設計形式會造成能耗的巨大差別，然而建筑作為復雜系統，各方面因素相互影響，很難簡單地確定建筑設計的優劣。這就需要利用動態計算機模擬技術對不同的方案進行詳細的模擬預測和比較，從而確定初步建筑方案，如圖4所示。隨后基于單位面積能耗限值，進行詳細的能耗分析，從而確定建筑圍護結構的熱工性能，建筑冷熱源系統的負荷及系統形式。
圖4 超低能耗計算機輔助設計流程
（1）建筑合理布局，良好的被動式設計或具有能源意識的建筑，應在建筑設計伊始，就結合當地的氣候特征，充分考慮地形、地貌和地物的特點，對其加以利用，創造出建筑與自然環境和諧一致，相互依存，富有當地特色的居住、工作環境，充分考慮建筑的朝向、間距、體形、體量、綠化配置等因素對節能的影響，通過相應的合理布局降低用能需求，同時也能為“主動式”節能措施提供良好的條件。在建筑單體設計中，體形復雜、凹凸面過多的外面表對全年空調采暖的建筑節能不利，原則上應盡量減少建筑物外表面積，適當控制建筑體形系數。研究表明，體形系數每增大0.01，能耗指標增加2.5%，體形系數小于0.3更利于節能。一般情況下，在相同體積的建筑中，以立方體的體形系數最小。
（2）被動式太陽能采暖，被動式太陽能采暖是一種吸收太陽輻射熱的自然加溫作用，它引起的升溫，會使熱量從被照射物體表面流向其它表面和室內空氣，同時也是建筑物內部結構的蓄熱過程。而蓄熱在晝夜循環時又可用于調整太陽得熱的過剩或不足，并且它也成為設計時要考慮的關鍵一步。雖然任何的外部建筑構件夠可以和玻璃結合起來為被動式太陽能采暖創造條件，但必須對居住情況、空間的使用情況以及室外條件慎重考慮。被動式太陽能采暖需要依靠下面一個或多個條件：窗戶、高側窗和天窗，這些構件可以使居住空間見到陽光。
（3）自然通風，建筑設計應以當地主導氣候特征為基礎，通過合理的布局與形體設計創造良好的微氣候環境，組織自然通風。現代建筑對自然風的利用不僅需要繼承傳統建筑中的開窗、開門及天井通風，更需要綜合分析室內外實現自然通風的條件，利用各種技術措施實現滿足室內熱舒適性要求的自然通風。不僅需要在建筑設計階段利用建筑布局、建筑通風開口、太陽輻射、氣候條件等來組織和誘導自然通風；而且需要在建筑構件上，通過門窗、中庭、雙層幕墻、風塔、屋頂等構件的優化設計，來達到良好的自然通風效果。
（4）自然采光，自然采光可分為直接采光和間接采光，直接采光指采光窗戶直接向外開設；間接采光指采光窗戶朝向封閉式走廊（一般為外廊）。自然采光的合理利用可以顯著降低建筑照明能耗，但是利用自然采光最常用也是最經濟的措施是增大建筑的窗墻比，而窗墻比的增加，在夏季會引起太陽輻射得熱量增大，冬季和引起室內熱量的散失，所以設計不當可能造成雖然自然采光有效降低了照明能耗，但是窗墻比過大造成了空調能耗的大幅提高。現代自然采光技術可分為側窗采光系統、天窗采光系統、中庭采光系統和新型天然采光系統（如導光管、光導纖維、采光擱板、導光棱鏡窗），隨著科學技術的發展，也出現了一些新型采光材料，如光致變色玻璃、電致變色玻璃、聚碳酸酯玻璃、光觸媒技術等。
（5）圍護結構節能技術，建筑圍護結構指的是圍繞著建筑供暖和制冷區域的建筑結構，包括建筑外墻、樓板和地面、屋頂、窗戶和門。建筑物的能耗主要由其外圍護結構的熱傳導和冷風滲透兩方面造成的。按照能量路徑優化策略，建筑外圍護結構的節能措施集中體現在對通過建筑外圍護結構的熱流控制上。設計保溫圍護結構是建筑節能設計的第一層面，良好的保溫圍護結構可降低采暖和降溫的需求。建筑圍護結構要實現的功能主要有視野、采光、遮陽與隔熱、保溫、通風、隔聲等六大方面，這些功能并非孤立存在，它們是彼此相互關聯、相互矛盾的。在我國公共建筑中，窗的能耗約為墻體的3倍、屋面的4倍，約占建筑圍護結構總能耗的40%~50%。
（6）被動式節能技術的節能潛力和設計要素指標，選擇適合當地條件的“被動式”節能技術，可用4%~7%的建筑造價達到30%的節能指標，建筑節能的回收期一般為3~6年，在建筑的全壽命周期里，其經濟效益是顯而易見的。
綜上所述，通過各類模擬分析，如自然采光模擬、風環境模擬，進行建筑方案優化，進而選擇合理的建筑形態與圍護結構措施與參數，降低建筑的能量需求。
3.3 主動式技術
用于調節建筑物室內物理環境舒適的耗能設備系統中，空調和照明系統在大多數民用非居住建筑能耗中所占比例較大，其中僅空調系統的能耗就占建筑總能耗的50%左右，是主要的節能控制對象；而照明系統能耗占30%以上，也不容忽視。建筑設備系統的節能措施主要應用在以下三個方面：第一，建筑能源的梯級利用，根據建筑不同用能設備和系統等級的劃分，優先滿足用能品位高的設備和系統，利用這些設備和系統釋放的能量滿足用能品位低的下游設備和系統。如能源回收技術。第二，選用高能效的設備。當必須使用空調設備才能滿足室內熱舒適要求時，要采用高效節能的空調設備或系統，如高效光源與高效燈具、高效電機、節能電梯、節能性配電變壓器等；第三，制定合理的建筑耗能設備的運行方式和控制管理模式，提高系統整體的運行效率。
以某項目為例，其年供熱量8000GJ，依據能源邊界條件，熱源形式有四種選擇，相應一次能源中的化石能源消耗與CO2排放，如表2所示。

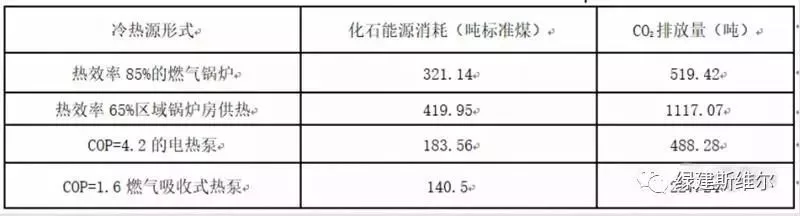

表2 不同冷熱源型式的化石能源消耗和CO2排放量
備注：燃氣熱值8500kcal/Nm3、折算系數1.964；0.347kg標準煤/kWh電、折算系數2.66
（1）熱泵技術，通過熱泵技術提升低品位熱能的溫度，為建筑物提供熱量，是建筑能源供應系統提高效率降低能耗的重要途徑，也是建筑設備節能技術發展的重點之一。熱泵技術的優勢在于利用一些高品位的能源，如：電力、燃氣、蒸汽等，提取低品位能源中的熱量供應建筑需求。在建筑供熱方面，由于技術所限，現在可知的可完全保證的基本供熱方是主要以燃料燃燒供熱為主。而在燃燒過程中不可避免的產生能量損失，因此采用燃燒方式的COP永遠小于1。由此可知，熱泵的優勢在于建筑供熱領域。熱泵技術的利用方式主要分別為空氣源熱泵、水源熱泵、地源熱泵，以及三類熱泵的耦合利用。
（2）溫濕度獨立控制技術，溫濕度獨立控制空調系統中，采用溫度與濕度兩套獨立的空調控制系統，分別控制、調節室內的溫度與濕度，從而避免了常規空調系統中熱濕聯合處理所帶來的損失。由于溫度、濕度采用獨立的控制系統，可以滿足不同房間熱濕比不斷變化的要求，克服了常規空調系統中難以同時滿足溫、濕度參數的要求，避免了室內濕度過高（或過低）的現象。“低溫供熱、高溫供冷”——提高制冷制熱能效、利于低品位能源利用。
（3）能源梯級利用，化石能源，應采用能源梯級利用技術，即首先利用能源高能級段做功能力發電，產生的余熱，由于其品位與建筑供熱、制冷所需能源品位對應，可直接用于供熱、制冷。
（4）建筑能耗監測級管理系統節能技術，設計應按實現“部分空間、部分時間”的要求，進行用能系統劃分、制定控制策略；優化用能系統關鍵參數 —— 提高系統能效比。這就需要對建筑設備系統的運行特性參數進行監測和統計分析，開展建筑節能運行管理，其實將建筑主動式技術的能效特性發揮出來。
3.4 可再生能源利用技術
可再生能源建筑應用技術，主要包括地源熱泵、太陽能光熱、光伏及風能等，目前，以熱泵與太陽能光熱的利用節能減排效果好，性價比高，熱泵最應受到重視。
地源熱泵是一種利用地下淺層地熱資源既能供熱又能制冷的高效節能環保型空調系統。地源熱泵通過輸入少量的高品位能源（電能），即可實現能量從低溫熱源向高溫熱源的轉移。在冬季，把土壤中的熱量“取”出來，提高溫度后供給室內用于采暖；在夏季，把室內的熱量“取”出來釋放到土壤中去，并且常年能保證地下溫度的均衡。
建筑的太陽能光熱利用技術主要包括太陽能供熱技術、太陽能制冷技術、太陽能光熱發電等。推薦采用與建筑一體化的太陽能利用方式，如光伏建筑，其不僅是簡單的將光伏與建筑相加，而是根據節能、環保、安全、美觀、經濟實用的總體要求，將太陽能光伏發電作為建筑的一種體系融入建筑領域，對于新建的光伏建筑要納入建設工程基本建設程序，同步設計、施工、驗收，與建設工程同時投入使用，同步后期管理。光電建筑應用主要有：光伏屋頂、光伏幕墻、光伏雨棚、光伏遮陽板、光伏陽臺、光伏天窗等。
太陽能光伏系統在建筑中的廣泛應用，具有以下優勢：
（1）可舒緩夏季高峰電力需求，解決電網峰谷供需矛盾。
（2）可實現原地發電、原地用電，在一定距離范圍內可以節省電站送電網的投資。
（3）節省城市土地光伏組件可有效地利用建筑圍護結構表面，如屋頂或墻面，無需額外用地或增建其他設施。
（4）避免了由于使用化石燃料發電所導致的空氣污染和廢渣污染，降低CO2等氣體的排放。
BIPV是目前世界光伏發電的主要市場之一，聯合國能源機構的調查報告顯示，BIPV將成為21世紀城市建筑節能的市場熱點和最重要的新興產業之一。近年來，以與建筑相結合為重點的并網發電的應用比例快速增長，已成為光伏技術的主流應用、光伏發電的主導市場。
建筑師要盡量通過建筑設計而不是單純依靠設備系統的“提供”和“補救”來保證良好的建筑微氣候環境。因此，超低能耗建筑的整體設計思路應該是在建筑設計整體設計思路的基礎上，首先應以被動優先、主動優化的原則降低建筑能耗需求，提高能源利用效率，然后通過現場產生的可再生能源替代傳統能源，以降低化石能源消耗。
